Un joint debout se comprend mieux lorsqu’on voit comment les bandes métalliques se relèvent et s’assemblent au-dessus du support. Ce schéma technique éclaire les composants, les étapes de pose et les points de vigilance d’une toiture en zinc, sans remplacer les prescriptions du fabricant ni le savoir-faire d’un couvreur.
L’article en bref
Le joint debout associe des panneaux métalliques à des reliefs longitudinaux qui guident l’eau vers l’égout. Comprendre leur assemblage aide à lire un plan et à repérer les détails à faire valider avant les travaux.
- Lire le schéma : Repérez panneaux, supports, pattes et reliefs avant la pose.
- Comprendre l’assemblage : Les bords relevés se replient pour former des joints continus.
- Soigner les finitions : Égout, faîtage et pénétrations réclament des détails adaptés.
- Vérifier le projet : Support, pente et dilatation déterminent la solution appropriée.
À retenir : le dessin guide la lecture, mais la notice du système et l’expertise du couvreur encadrent l’exécution.
Joint debout : les éléments à repérer sur un schéma technique

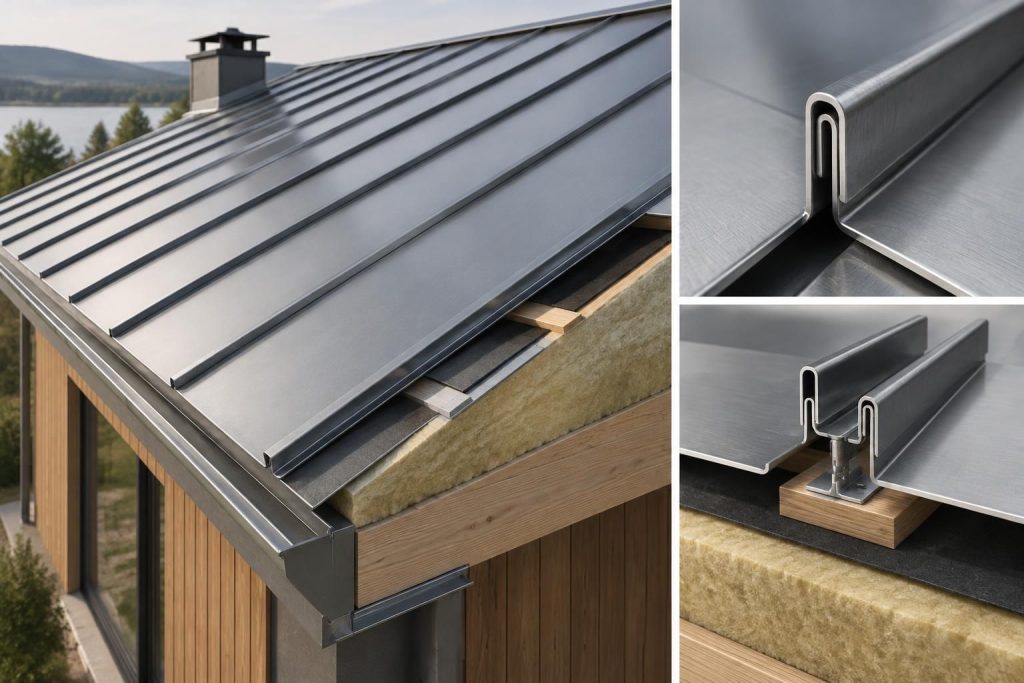

Sur une toiture en zinc à joint debout, les bandes de métal sont disposées dans le sens de la pente. Leurs bords longitudinaux sont relevés puis assemblés afin de former des nervures saillantes qui évacuent l’eau vers l’égout.
Un dessin en coupe montre généralement le support, les pattes de fixation et les retours des panneaux. En vue de dessus, il indique plutôt la largeur utile des bandes, le sens de pose et la continuité des lignes. Ces deux lectures sont complémentaires : l’une explique la fixation, l’autre l’organisation de la couverture.
Coupe, vue de dessus et repères essentiels
Dans la coupe, le profil à joint apparaît comme deux relevés métalliques rapprochés et rabattus l’un sur l’autre. Les fixations, souvent dissimulées sous les reliefs, maintiennent les panneaux tout en permettant les mouvements liés aux variations de température, selon le système choisi.
La vue de dessus aide à contrôler l’alignement des travées et la régularité des joints. Pour une illustration technique utile, vérifiez que le dessin distingue clairement la partie courante des points singuliers, comme les rives, les noues et les traversées de toiture.
Assemblage des panneaux et pose des joints
L’assemblage des panneaux suit une séquence précise : préparation du support, mise en place des bandes, fixation adaptée, puis fermeture des joints. Le pliage peut être réalisé avec des outils spécifiques ou une profileuse, selon le matériau, le chantier et les prescriptions du fabricant.
Une pose correcte ne consiste pas à immobiliser toute la longueur. Le métal se dilate et se rétracte ; le type de fixation et la répartition des pattes doivent donc tenir compte des dimensions des panneaux et de la configuration de la toiture. C’est un point à vérifier sur le plan de calepinage avant le démarrage.
| Élément représenté | Fonction | Point à vérifier |
|---|---|---|
| Panneau métallique | Forme la surface de couverture | Largeur, longueur et sens de pose |
| Joint relevé | Relie les bords des panneaux | Hauteur et fermeture conformes au système |
| Patte de fixation | Maintient le panneau sur son support | Type, espacement et liberté de mouvement |
| Support | Reçoit les fixations et porte les éléments | Compatibilité avec le métal et prescriptions applicables |
Les dimensions et les détails varient d’un système à l’autre : ce tableau sert à lire un schéma, pas à définir un calepinage universel. La notice technique correspondant au produit reste la référence pour la mise en œuvre.
Les étapes à lire avant de lancer le chantier
Pour suivre les opérations sans confondre les composants, gardez en tête cette progression générale. Elle doit toujours être confrontée aux documents du fabricant et aux contraintes propres au bâtiment.
- Examiner le support : vérifier sa planéité, sa compatibilité et sa préparation.
- Tracer les lignes de pose : contrôler l’alignement des panneaux et leur répartition.
- Installer les fixations : respecter le système prévu et les mouvements du métal.
- Assembler les reliefs : fermer les joints avec l’outil et la méthode appropriés.
- Traiter les raccords : adapter les finitions aux égouts, rives, faîtages et traversées.
Sur un petit bâtiment fictif, l’équipe de Nora repère un décalage entre le plan et une sortie de ventilation. Le signaler avant la pose permet de reprendre le détail plutôt que de bricoler une découpe au dernier moment : une bonne lecture du dessin évite souvent les reprises.
Détails de couverture et étanchéité de toiture
La partie courante donne une image simple du système, mais l’étanchéité de toiture dépend aussi des raccords. L’égout organise l’évacuation de l’eau, tandis que le faîtage et les rives doivent être dessinés en cohérence avec la ventilation, la pente et les éléments voisins.
Les cheminées, fenêtres de toit et conduits demandent des pièces de raccordement adaptées. Un détail de couverture doit montrer comment l’eau contourne l’obstacle et comment les éléments s’emboîtent, sans compter sur un simple cordon de mastic pour compenser une conception inadéquate.
Support et compatibilité des matériaux
Le support conditionne la fixation et le comportement de la couverture. Les guides de systèmes précisent les supports admis, les éventuelles couches intermédiaires et les conditions de ventilation ; il ne faut donc pas ajouter un feutre ou un film par habitude sans vérifier sa compatibilité avec le produit concerné.
Les prescriptions peuvent différer selon le métal, la géométrie du toit et les règles locales de mise en œuvre. Pour un projet réel, faites confirmer la pente minimale, le support et le traitement des points singuliers par un professionnel qualifié. Un exemple de réalisation d’un plan de travail en béton cellulaire concerne un autre type de chantier : il ne constitue pas une référence pour choisir le support d’une toiture métallique.
Lire une illustration technique sans confondre schéma et plan d’exécution
Un schéma explique un principe ; il ne fournit pas nécessairement toutes les dimensions ni les fixations à employer. Avant de comparer des dessins, repérez leur échelle, la légende, le matériau concerné et le type de détail représenté : une coupe d’égout ne répond pas aux mêmes questions qu’un plan de calepinage.
Les finitions peuvent aussi varier selon les pratiques régionales et les systèmes proposés. Ainsi, deux documents peuvent montrer des solutions différentes sans être contradictoires, à condition qu’elles correspondent chacune à une configuration et à une prescription précises. La notice du fabricant et les documents du chantier permettent de trancher.
Les contrôles utiles avant validation
Avant de transmettre un dessin à l’entreprise, vérifiez que les points suivants sont lisibles. Si une information manque, mieux vaut demander une précision que déduire une méthode de pose à partir d’une illustration incomplète.
- Le matériau et le système de couverture sont identifiés.
- Le sens d’écoulement et la pente sont indiqués.
- Les fixations et leur principe de répartition sont précisés.
- Les finitions des rives, de l’égout et du faîtage apparaissent.
- Les raccords autour des pénétrations sont détaillés.
Pour comparer des projets d’aménagement intérieur, un guide sur la conception d’un plan de travail en béton cellulaire peut éclairer d’autres choix de matériaux, sans remplacer les documents techniques consacrés à la toiture. Chaque ouvrage a ses contraintes : c’est le bon dossier, et non un dessin isolé, qui sécurise la décision.
Questions pratiques sur le joint debout
Que montre un schéma de joint debout ?
Il peut représenter les panneaux, leurs relevés assemblés, les fixations et le support. Selon le dessin, il détaille aussi les finitions de couverture comme l’égout ou le faîtage.
Le joint debout convient-il à toutes les toitures ?
Non. Le choix dépend notamment du matériau, de la pente, du support, de la géométrie et des prescriptions du système retenu. Un professionnel doit vérifier l’adéquation au bâtiment.
Pourquoi les fixations doivent-elles être adaptées ?
Les panneaux métalliques subissent des mouvements dus aux variations de température. Le système de fixation doit les maintenir tout en respectant les dispositions prévues pour leur dilatation.
Un schéma suffit-il pour poser une couverture métallique ?
Non. Il explique un principe, mais la pose exige les notices du fabricant, les plans d’exécution et la maîtrise des outils et des détails de raccordement.
